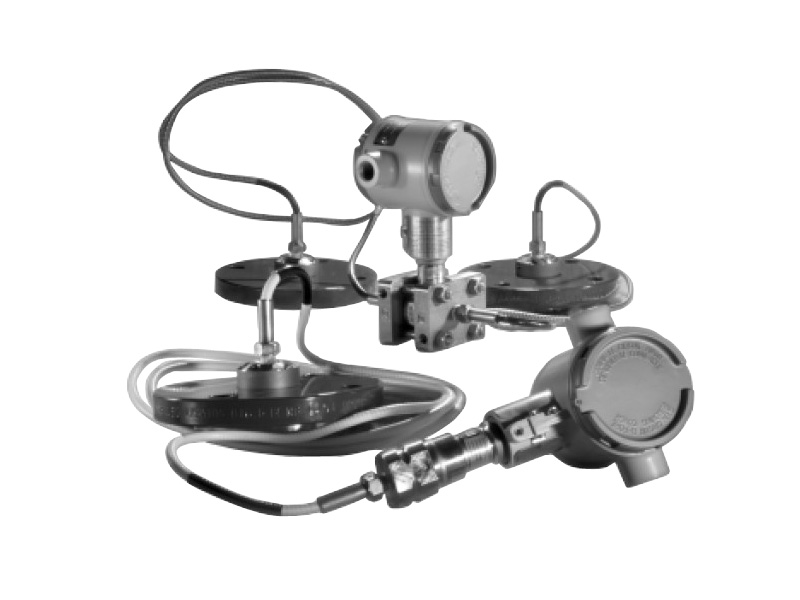

远传法兰压力/压差变送器
应用领域：
差压测量，压力测量，与节流装置配合进行流量测量，液位测量，界面测量。
产品中心
传真：022-27984101
邮箱：sale@tjbily.com
电话：022-86393578
022-86393578
销售处：天津市西青区创新六路2
号华鼎一号2号楼2门3层
应用领域：
差压测量，压力测量，与节流装置配合进行流量测量，液位测量，界面测量。
ST3000系列远传法兰变送器是以微处理器为基础的智能变送器。最新推出的R300版本，全面提升了变送器的精度、可靠性及长期稳定性指标。它能测量各种液体和气体的差压、压力或液位，并输出对应的4~20mA模拟信号和数字信号。它独特的温度和静压误差自动修正功能使其能满足苛刻的使用环境。
它具有DE通讯协议，可与霍尼韦尔Experion PKS™集散控制系统和只能现场通讯器（SFC）实现双向数字通讯，消除了模拟信号传输误差，方便了变送器的调试、校验和故障诊断。
特点·采用离子注入硅技术，在差压传感器上集成了静压和温度传感器，随时修正过程温度和静压引起的误差，提高了次梁精度和稳定性。
·高可靠性：平均无故障时间470年。
·高稳定性：±0.01%/年
·高精度：±0.01%（STR930D： ±0.02%）。
·宽量程比：110:1（STR930D）。
·测量范围宽：
STR93D 0~700kPa
STR94G 0~3.5MPa
·规格齐全：
·接液部分有各种防腐材料备选，备有多种过程连接尺寸，能满足各种工况条件下的使用，
·具备各种本安和隔爆认证。
·可选HART协议。
·可选现场总线（FF）通讯协议。
·使用现场通讯器或MCT多协议通讯器实现对ST3000变送器的组态、校验和故障诊断等。
·可通过便携电脑，用SCT组态工具组态。
·可与霍尼韦尔Experion PKS?集散控制系统实现数字一体化。
·体积小、重量轻：4.1Kg（变送器本体），毛细管及法兰重量另计。
密封隔离膜片 |
316L SS，蒙乃尔合金，哈氏合金C-276，钽 |
密封垫圈材料 |
KlingerC-4401（非石棉） Grafoil |
安装支架 |
碳钢（镀锌）或不锈钢角支架，或碳钢平板支架 |
填充液（表体） |
硅油（DC200） 25℃时，密度=0.94 CTFE（氟油） 25℃时，密度=1.89 |
填充液 (毛细管及法兰内) |
硅油（DC200） 25℃时，密度=0.94 CTFE（氟油） 25℃时，密度=1.89 硅油（DC704） 25℃时，密度=1.07 Syltherm800 25℃时，密度=0.90 NEOBEEM-20 25℃时，密度=0.93 |
表壳 |
环氧聚酯油漆，低铜铝合金。满足NEMA 4X（防水）和NEMA 7（防爆）要求 |
毛细管 |
不锈钢铠装或带PVC护套的不锈钢铠装。长度：1.5，3，4.5，6,7.5和10.5米。可选2英寸（50mm）不锈钢硬管 |
接线 |
16AWG（1.5mm直径） |
净重 |
变送器：4.1Kg，总重量由法兰类型和毛细管长度决定 |
认证机构 |
具有隔爆和本案认证，可用于 Class Ⅰ,Devision 1,Group A,B,C,D场合，和非易燃的Class Ⅰ,Devision 2,Group A,B,C,D场合。ATEX标准的EEx iaⅡC T4，T5，T6和EEx d ⅡC T5，T6认证。详见选型表 |
精度 STR93D STR94G |
±0.02% ±0.01% |
稳定性 |
0.03%满量程/年 |
输出（两线制） |
4~20mA，或DE数字通讯方式。可选FF现场总线和HART协议 |
电源电压影响 |
0.005%满量程/伏 |
阻尼时间 |
0~32秒数字阻尼可调 |
CE认证 |
89/336/EEC，电磁兼容（EMC）标准 |
仪表选型 选型说明
选择需要的主型号。并按右边箭头指向进行型号选择。 按与将按头对应的纵行，每个表，表Ⅰ与Ⅱ中，选择一项。 可按需要在表Ⅲ的各可选项中进行多项选择（如不选择，以9X表示）。圆点（●）表示选择不受限制，若是字母则表示选择受到限制，参考表Ⅳ后面的选择限制表。 主型号 I II III(可选项) IV
|
主型号 选择 可选项
量程 |
|
|
|
0~6.22至0~700kPa 耐压值*：5.17 MPa 0~140至0~3500 kPa 耐压值*：3.5 MPa |
STR93D （差压或压力测量） STR94G （压力测量） |
↓ |
↓ |
表Ⅰ-表体
远传法兰数量 |
1个远传单法兰（高压侧） 2个远传双法兰 1个远传单法兰（低压侧） |
1_ _ 2_ _ 3_ _ |
● ● ● |
●
|
填充液 （表体） |
硅油DC200 CTFE（氟油） |
_1_ _2_ |
● q |
● q |
结构型式 |
表体材质（非接液） |
|
|
|
在线式压力变送器型式 |
316不锈钢 316不锈钢（用于连接2”短管） |
_ _A _ _D |
|
● y |
差压变送器型式 |
316不锈钢 316不锈钢（用于连接2”短管） 316不锈钢 全焊接表体 |
_ _A _ _D _ _C |
● y 7 |
|
STF9
24 2F
表Ⅲ-可选项 选择 32 3F
不选择 通讯协议选项 HART通信协议 FOUNDATION Fieldbus（基金会现场总线） 指示表选项 模拟表头（0-100线性，0-10平凡根） 智能表头 定制组态的智能表头 就地调零点 就地调零点和量程 变送器外壳及电子部件选项 防雷电保护 按用户提供的量程对变送器校验 变送器组态（非现场总线型） 写保护 316不锈钢外壳（配M20电缆接口） 有1/2”NPT转换成M20的316不锈钢电缆转换接头 有1/2”NPT转换成3/4”NPT的316不锈钢电缆转换接头 不锈钢外壳带有由M20转换成1/2”NPT 316不锈钢电缆转换接头 用户提供内容的不锈钢铭牌 （共计四行，每行28个字符，由用户提供名牌内容） 空白的不锈钢用户铭牌 表体选项 A286不锈钢（NACE）螺栓和304不锈钢螺帽（用于过程接口） 变送器安装支架选项 直角安装支架（碳钢） 直角安装支架（不锈钢） 平面安装之家（碳钢） 服务及证书选项 在测氧气或氯气介质时，对变送器作清洗处理 过压泄漏试验（有F3392证书） 校验测试报告和一致性证书（F3399） 一致性证书（F3391） 原产地证书（F0195） FMEDA（SIL）证书 NACE证书（F0198） 质量保证期选项 保证期延长-1年 保证期延长-2年 保证期延长-3年 保证期延长-4年 |
OO
HC FF
ME SM CI LZ ZS
LP CC TC WP SH A1 A2 A3 TG
TB
CR
MB SB FB
OX TP F1 F3 F5 F6 F7
W1 W2 W3 W4 |
●
e r
● ● m x s
● ● ● ● n n u i ●
●
●
● ● ●
h ● ● ● ● ● v
● ● ● ● |
●
e r
● ● m x s
● ● ● ● n n u i ●
●
● ● ●
h ● ● ● ● ● ●
● ● ● ● |
认证机构 |
认证类型 |
区域分类 |
|
|
|
无危险区域认可 |
9X |
● |
● |
||
FM |
隔爆型 |
ClassⅠ，Div .Ⅰ,Groups A,B,C,D |
1C |
● |
● |
粉尘防爆 |
ClassⅡ，Ⅲ，Div .1,Groups E,F,G |
||||
无火花 |
ClassⅠ，Div .2,Groups A,B,C,D |
||||
本安型 |
ClassⅠ，Ⅱ，Ⅲ，Div .1,Groups A,B,C,D,E,F,G |
||||
CSA |
隔爆型 |
ClassⅠ，Div .1,Groups B,C,D |
2J |
● |
● |
粉尘防爆 |
ClassⅡ，Ⅲ，Div .1,Groups E,F,G |
||||
本安型 |
ClassⅠ，Ⅱ，Ⅲ，Div .1,Groups A,B,C,D,E,F,G |
||||
SA (澳大利亚) |
本安型 |
EX ia ⅡC T4 |
4G |
● |
● |
无火花 |
EX n ⅡC T6（T4有SM选择） |
||||
STEX |
本安型Zone 0/1 |
Ⅱ 1 G EEx ia ⅡC T4,T5,T6 |
3S |
● |
● |
隔爆型Zone 1 |
Ⅱ 2 G EEx d ⅡC T5,T6,外壳IP 66/67 |
3D |
● |
● |
|
无火花Zone 2 |
Ⅱ 3 G EEx nA ⅡC T6（Honeywell）.外壳IP 66/67 |
3N |
● |
● |
|
表Ⅳ
制造厂标识号 |
|
XXXX |
● |
● |
------------------
------------------
------------------
------------------
------------------
