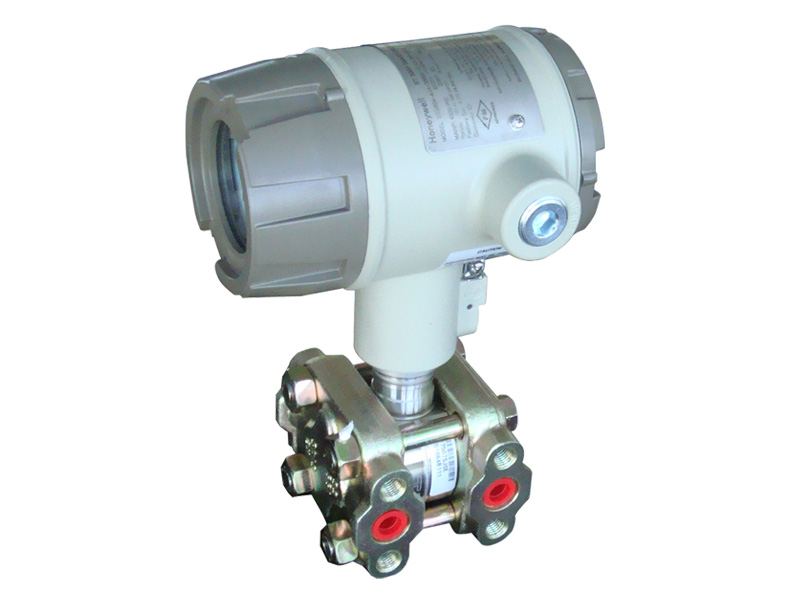

智能压力变送器

应用领域：

差压测量，压力测量，与节流装置配合进行流量测量，液位测量，界面测量。

概述

ST3000系列压力变送器是以微处理器为基础的智能变送器。最新推出的R300版本，全面提升了变送器的精度、可靠性及长期稳定型指标。他能测量各种液体和气体的压力，并输出对应的4~20mA模拟信号。它独特的温度和静压误差自动修正功能使其能满足苛刻的使用环境。

它具有DE通讯协议，可与霍尼韦尔的Experion PKS™集散控制系统和智能现场通讯器（SFC）实现双向数字通讯，消除了模拟信号传输误差，方便了变送器的调试、校验和故障诊断。

特点

·先进的传感器技术
采用离子注入硅技术，在差压传感器上继承了静压和温度传感器，随时修正过程温度和静压引起的误差，提高了测量精度和稳定性。
·高可靠性：平均无故障时间470年。
·高稳定性：±0.015%/年
·高精度：±0.065%。
·测量范围宽：STG944 0-3.5MPa STG974 0-21 MPa
·规格齐全：接液部分有各种防腐材料备选，能满足各种工况条件下的使用，特殊要求，请与我公司联系。
·具备各种本安和隔爆认证。
·可选HART协议。
·可选现场总线（FF）通讯协议。
·使用现场通讯器或MCT多协议通讯器实现对ST3000变送器的组态、校验和故障诊断。
·可通过便携电脑，用SCT组态工具组态。
·可与霍尼韦尔Experion PK集散控制系统实现数字一体化。
·体积小、重量轻：4.1Kg。

产品参数

隔离膜片材料	316L SS，哈氏合金C-276
过程接口材料	316 SS，碳钢（镀锌），哈氏合金
O形垫圈	标配为特氟隆（聚四氟乙烯），可选氟化橡胶
表体螺栓（NACE）	碳钢（镀锌），或A 286 SS（NACE）螺栓；302/304 SS（NACE）螺帽； 316 SS 适配器螺栓
安装支架	碳钢（镀锌）或不锈钢角支架，或碳钢平板支架
填充液	硅油DC200或CTFE（氟油）
表壳	环氧聚酯油漆，低铜铝合金。满足NEMA 4X（防水）和NEMA 7（防爆）要求。可选不锈钢材质
过程连接	1/4英寸NPT；带1/2英寸NPT转换接头，或DIN
接线	16AWG（1.5mm直径）
安装	使用标准安装支架，可安装在任何位置。支架安装于2英寸（50mm）垂直或水平管道
净重	4.1Kg
认证机构	具有隔爆和本安认证，可用于 Class Ⅰ,Devision 1,Group A,B,C,D场合，和非易燃的Class Ⅰ,Devision 2,Group A,B,C,D场合.ATEX标准的EEx iaⅡC T4，T5，T6和EEx d ⅡC T5，T6认证。详见选型表

精度 STG944 STG974	±0.065% ±0.065%
稳定性 STG944 STG974	0.015%满量程/年 0.03%满量程/年
输出（两线制）	4~20mA，或DE数字通讯方式。可选FF现场总线和HART协议
电源电压影响	0.005%满量程/伏
阻尼时间	0~32秒数字阻尼可调
CE认证	89/336/EEC，电磁兼容（EMC）标准
防雷保护（“LP”选项）	泄漏电流：42.4VDC，93℃时，最大10微安。额定脉冲（上升沿/下降沿）： 10/20微秒 5000安培（50次冲击） 10000安培（20次冲击） 10/1000微秒 250安培（1000次冲击） 200安培（400次冲击）

仪表选型　　选型说明

选择需要的主型号。并按右边箭头指向进行型号选择。

按与将按头对应的纵行，每个表，表Ⅰ与Ⅱ中，选择一项。

可按需要在表Ⅲ的各可选项中进行多项选择（如不选择，以9X表示）。圆点（●）表示选择不受限制，若是字母则表示选择受到限制，参考表Ⅳ后面的选择限制表。

主型号 I II III(可选项) IV

------------------ ------------------ ------------------ ------------------ ------------------

主型号选择可选项

量程

表压

0~0.14至0~3.5MPa

0~2.1至0~21MPa

STG944

STG947

↓

表Ⅰ-表体

结构材料

过程接口（接液）

泄放阀

隔离膜片

碳钢（镀锌）

316不锈钢

哈氏合金C

蒙乃尔合金

316不锈钢

哈氏合金C

蒙乃尔合金

316L不锈钢

合适合金C

蒙乃尔合金

钽

316L不锈钢

哈氏合金C

蒙乃尔合金

钽

哈氏合金C

钽

蒙乃尔合金

A_ _

B_ _

C_ _

D_ _

E_ _

F_ _

G_ _

H_ _

J_ _

K_ _

L_ _

●

填充液

硅油DC200

CTFE

_ 1_

_ 2_

●

过程接口

1/4”NPT内螺纹

1/2”NPT内螺纹（需在可选项中选择转换接头）

_ _A

_ _G

●

表Ⅱ

不选择

00000

●

STF9

24 2F

表Ⅲ-可选项选择 32 3F

不选择

通讯协议选项

HART通信协议

FOUNDATION Fieldbus（基金会现场总线）

指示表选项

模拟表头（0-100线性，0-10平凡根）

智能表头

●

定制组态的智能表头

就地调零点

就地调零点和量程

变送器外壳及电子部件选项

防雷电保护

按用户提供的量程对变送器校验

变送器组态

写保护

316不锈钢外壳（配M20电缆接口）

有1/2”NPT转换成M20的316不锈钢电缆转换接头（BASEEFA EExdⅡC）

有1/2”NPT转换成3/4”NPT的316不锈钢电缆转换接头

不锈钢外壳带有由M20转换成1/2”NPT 316不锈钢电缆转换接头用户提供内容的不锈钢铭牌

空白的不锈钢用户铭牌

低温（-50℃）环境温度

表体选项

A286不锈钢(NACE)螺栓和302/304不锈钢（NACE）螺帽（用于过程接口）

转换接头-1/2”NPT，不锈钢

转换接头-1/2”NPT，哈氏合金C

改进的DIN过程接口（316不锈钢）

氟橡胶过程接口垫片（标配是特氟隆）

侧面排气/排液

配有NACE螺栓的DIN标准不锈钢盲法兰

不锈钢参考端（标配是碳钢）

变送器安装支架选项

直角安装支架（碳钢）

直角安装支架（不锈钢）

平面安装之家（碳钢）

服务及证书选项

在测氧气或氯气介质时，对变送器作清洗处理

过压泄漏试验（有F3392证书）

校验测试报告和一致性证书（F3399）

一致性证书（F3391）

原产地证书（F019）

FMEDA（SIL）证书

NACE证书（F0198）

质量保证期选项

保证期延长-1年

保证期延长-2年

保证期延长-3年

保证期延长-4年

●

认证机构	认证类型	区域分类	选择	可选项
无危险区域认可			9X	●
FM	隔爆型	ClassⅠ，Div .Ⅰ,Groups A,B,C,D	1C	●
	粉尘防爆	ClassⅡ，Ⅲ，Div .1,Groups E,F,G
	无火花	ClassⅠ，Div .2,Groups A,B,C,D
	本安型	ClassⅠ，Ⅱ，Ⅲ，Div .1,Groups A,B,C,D,E,F,G
CSA	隔爆型	ClassⅠ，Div .1,Groups B,C,D	2J	●
	粉尘防爆	ClassⅡ，Ⅲ，Div .1,Groups E,F,G
	本安型	ClassⅠ，Ⅱ，Ⅲ，Div .1,Groups A,B,C,D,E,F,G
SA 澳大利亚	本安型	EX ia ⅡC T4	4G	●
SA 澳大利亚	无火花	EX n ⅡC T6（T4有SM选择）	4G	●
STEX	本安型 Zone 0/1	Ⅱ 1 G EEx ia ⅡC T4,T5,T6	3S	●
	隔爆型 Zone 1	Ⅱ 2 G EEx d ⅡC T5,T6,外壳IP 66/67	3D	●
	无火花 Zone 2	Ⅱ 3 G EEx nA ⅡC T6（Honeywell）.外壳IP 66/67	3N	●

表Ⅳ

制造厂标识号

XXXX

●

选择限制表

限制字母		只允许		不允许
限制字母	表	选择	表	选择
b	从该组仅可选择一个选项
c	Ⅰ	_ _G
d			Ⅲ	DN,B1
h	Ⅰ	_2_
i	Ⅲ	1C或2J
m	Ⅲ	SM
n			Ⅲ	1C,2J
o	Ⅲ	CR或B1
r			Ⅲ	TC,ME,4G,3A
s			Ⅲ	FF,ME
t	从表Ⅲ中选择转换接头S1或T1
u	Ⅲ	1C或2J
w	Ⅰ	E_A,F_A	Ⅲ	SV
x	Ⅲ	FF,SM
y	Ⅰ Ⅲ	E_A,F_A DN	Ⅲ	SV
z			Ⅱ	STG974
