智能微差压变送器
应用领域：
差压测量，压力测量，与节流装置配合进行流量测量，液位测量，界面测量。
产品中心
传真：022-27984101
邮箱：sale@tjbily.com
电话：022-86393578
022-86393578
销售处：天津市西青区创新六路2
号华鼎一号2号楼2门3层
应用领域：
差压测量，压力测量，与节流装置配合进行流量测量，液位测量，界面测量。

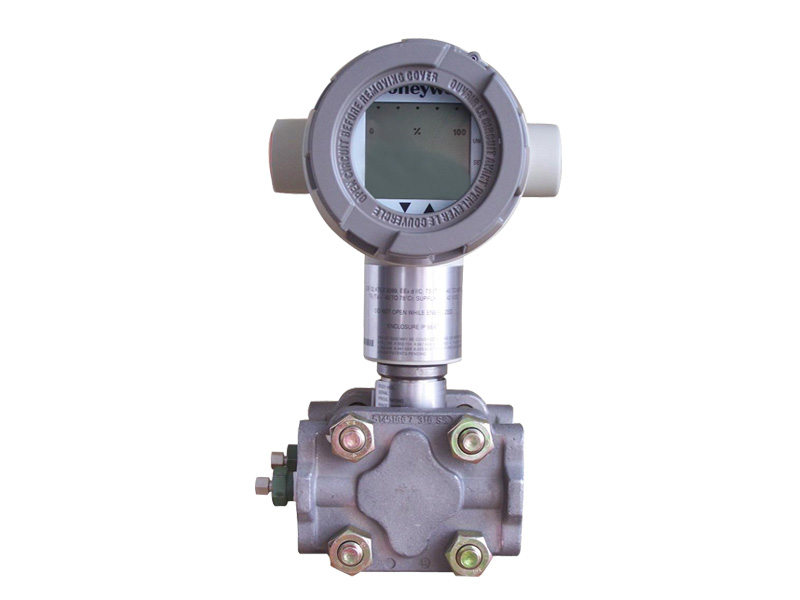

ST3000系列压力变送器是以微处理器为基础的智能变送器。最新推出的R300版本，全面提升了变送器的精度、可靠性及长期稳定型指标。他能测量各种液体和气体的压力，并输出对应的4~20mA模拟信号。它独特的温度和静压误差自动修正功能使其能满足苛刻的使用环境。
它具有DE通讯协议，可与霍尼韦尔的Experion PKS™集散控制系统和智能现场通讯器（SFC）实现双向数字通讯，消除了模拟信号传输误差，方便了变送器的调试、校验和故障诊断。
特点·先进的传感器技术
? 采用离子注入硅技术，在差压传感器上集成了静压和温度传感器，随时修正过程温度和静压引起的误差，提高了测量精度和稳定性，微差压变送器STDⅡO在0~100Pa的量程范围内仍能达到±0.1%的精度。
·高可靠性：平均无故障时间470年。
·高稳定性：±0.01%/年
·高精度：
±0.065%（STD120）
±0.0375（Lifetime TransmitterTM）。
·高耐静压（除STD110外）：
·普通型为31.5MPa，最高可达42MPa
·宽量程比：400:1（STD120）
·测量范围宽：
????? STD110 0-2.5KPa
????? STD120 0-100Kpa
·规格齐全：接液部分有各种防腐材料备选，能满足各种工况条件下的使用。
·具备各种本安和隔爆认证。
·可选HART协议。
·可选现场总线（FF）通讯协议。
·使用现场通讯器或MCT多协议通讯器实现对ST3000变送器的组态、校验和故障诊断。
·可通过便携电脑，用SCT组态工具组态。
·体积小、重量轻：4.1Kg。
隔离膜片材料 STD110 STD120 |
316L SS 316L SS，哈氏合金C-276，蒙乃尔合金 |
过程接口材料 STD110 STD120 |
316 SS，碳钢（镀锌） 316 SS，碳钢（镀锌），蒙乃尔合金，哈氏合金C-276 |
O形垫圈 |
标配为特氟隆（聚四氟乙烯），可选氟化橡胶 |
表体螺栓 |
碳钢（镀锌）：或316 SS螺帽304 SS螺栓；或NACE A286 SS螺栓，304 SS螺帽；或B7M螺栓螺帽 |
安装支架 |
碳钢（镀锌）或不锈钢角支架，或碳钢平板支架 |
填充液 |
硅油DC200或CTFE（氟油）STD110只可选硅油 |
表壳 |
环氧聚酯油漆，低铜铝合金。满足NEMA 4X（防水）和NEMA 7（防爆）要求。可选不锈钢材质。 |
过程连接 |
1/4英寸NPT；带1/2英寸NPT转换接头；DIN |
接线 |
16AWG（1.5mm直径） |
安装 |
使用标准按装支架，可安装在任何位置。支架按装于2英寸（50mm）垂直或水平管道。 |
净重 |
4.1Kg |
认证机构 |
具有防爆和本安认证，可用于Class Ⅰ，Division 1，Group A，B，C，D场合，和非易燃的Class Ⅰ，Division 2，Group A，B，C，D场合。 ATEX标准的EEx ia ⅡC T4，T5，T6和EEx d ⅡC T5，T6认证。 |
精度 STD110 STD120 |
±0.01% ±0.065% |
稳定性 |
0.01%满量程/年 |
输出（两线制） |
4~20mA，或DE数字通讯方式。可选FF现场总线HART协议 |
电源电压影响 |
±0.005%满量程/伏 |
阻尼时间 |
0~32秒数字阻尼可调 |
防雷保护（“LP”选项） |
泄漏电流：42.4VDC，93℃时，最大10微安。 额定脉冲（上升沿/下降沿）： 10/20微秒 5000安培（50次冲击） 1000安培（20次冲击） 10/1000微秒 250安培（1000次冲击） 500安培（400次冲击） |
仪表选型 选型说明
选择需要的主型号。并按右边箭头指向进行型号选择。 按与将按头对应的纵行，每个表，表Ⅰ与Ⅱ中，选择一项。 可按需要在表Ⅲ的各可选项中进行多项选择（如不选择，以9X表示）。圆点（●）表示选择不受限制，若是字母则表示选择受到限制，参考表Ⅳ后面的选择限制表。 主型号 I II III(可选项) IV
|
主型号 选择 可选项
量程 |
STD120 STD110 |
↓ |
↓ |
0~2.5至0 ~100kPa 耐静压值：31.5MPa 0~100至0~2500Pa 耐静压值：34.5KPa |
表Ⅰ-表体
结构材料 |
过程接口（接液） |
泄放阀 |
隔离膜片 |
|
|
|
碳钢（镀锌） 碳钢（镀锌） 碳钢（镀锌） 碳钢（镀锌） 316不锈钢 316不锈钢 316不锈钢 316不锈钢 哈氏合金C 哈氏合金C 蒙乃尔合金 |
316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 哈氏合金C 哈氏合金C 蒙乃尔合金 |
316L不锈钢 哈氏合金C 蒙乃尔合金 钽 316L不锈钢 哈氏合金C 蒙乃尔合金 钽 哈氏合金C 钽 蒙乃尔合金 |
A_ _ B_ _ C_ _ D_ _ E_ _ F_ _ G_ _ H_ _ I_ _ J_ _ K_ _ |
● ● ● ● ● ● ● ● ● ● ● |
●
● |
|
填充液 |
硅油 CTFE（氟油） |
_ 1_ _ 2_ |
● ● |
●
|
||
过程接口 |
1/4” NPT内螺纹 1/2” NPT内螺纹（需在可选中选择转换接头） |
_ _A _ _H |
● t |
● t |
||
表Ⅱ
不选择 |
|
00000 |
● |
STF9
24 2F
表Ⅲ-可选项 选择 32 3F
不选择 通讯协议选项 HART通讯协议 FOYNDATION Fieldbus（基金会现场总线） 指示表选项 模拟表头（0-100线性，0-10平方根） 智能表头 定制组态的智能表头 就地调零点 就地调零点和量程 变送器外壳及电子部件选项 防雷电保护 按用户提供的量程对变送器校验 变送器组态（非现场总线型） 写保护 316不锈钢外壳（配M20电缆接口） 由1/2”NPT转换成M20的316不锈钢电缆转换接头（BASEEFA EExdⅡC） 由1/2”NPT转换成3/4”的316不锈钢电缆转换接头 不锈钢外壳带有由M20转换成1/2”NPT 316不锈钢电缆转换接头 用户提供内容的不锈钢铭牌 空白的不锈钢用户铭牌 低温（-50℃）环境温度 表体选项 316SS不锈钢螺栓和304不锈钢螺帽（用于过程接口） B7M螺栓和螺帽（用于过程接口） A286不锈钢（NACE）螺栓和304不锈钢螺帽（用于过程接口） 316SS不锈钢转换接头-1/2”NPT带CS螺栓 316SS不锈钢转换接头-1/2”NPT带316SS不锈钢螺栓 316SS不锈钢转换接头-1/2”NPT带NACEA286螺栓 316SS不锈钢转换接头-1/2”NPT带B7M螺栓 哈氏合金C转换接头-1/2”NPT带CS螺栓 哈氏合金C转换接头-1/2”NPT带316SS不锈钢螺栓 蒙乃尔合金转换接头-1/2”NPT带CS螺栓 蒙乃尔合金-1/2”NPT带316SS不锈钢螺栓 316SS不锈钢盲接头-1/2”NPT带CS螺栓 316SS不锈钢盲接头-1/2”NPT带316SS不锈钢螺栓 316SS不锈钢盲接头-1/2”NPT带NACE A286螺栓 316SS不锈钢盲接头-1/2”NPT带B7M螺栓 侧面泄放（背部泄放为标准配置） 不锈钢中心泄放阀和衬套 氟橡胶过程接口垫片（转换接头垫片需要单独订购） 氟橡胶转换接头垫片 |
OO
HC FF
ME SM CI LZ ZS
LP CC TC WP SH A1 A2 A3 TG TB HA
SS B7 CR S2 S3 S4 S5 T2 T3 V2 V3 B3 B4 B5 B6 SV CV VT VF |
●
y r
● ● e x m
● ● ● ● n n i i ● ● ●
● ● ● c c c c c c c c ● ● ● ● ● ● ● ● |
●
y r
● ● e
● ● ● ● n n i i ● ●
● ● ● c c c c
● ● ● ●
● ● |
变送器安装支架选项 直角安装支架（碳钢） 直角安装支架（不锈钢） 平面安装支架（碳钢） 服务及证书选项 在测氧气或氯气介质时，对变送器作清洗处理 过压泄漏试验（有F3392证书） 校验测试报告和一致性证书（F3399） 一致性证书（F3391） 原产地证书（F0195） FMEDA（SIL）证书 NACE证书（F0198） 质量保证期选项 保证期延长-1年 保证期延长-2年 保证期延长-3年 保证其延长-4年 保证其延长-15年 |
MB SB FB
OX TP F1 F3 F5 F6 F7
W1 W2 W3 W4 WL |
● ● ●
j ● ● ● ● ● o
● ● ● ● ● |
● ● ●
● ● ● ● ● o
● ● ● ● ● |
认证机构 |
认证类型 |
区域分类 |
|
|
|
无危险区域认可 |
9X |
● |
● |
||
FM |
隔爆型 |
ClassⅠ,Div.1,Groups A,B,C,D |
1C |
● |
● |
粉尘防爆 |
ClassⅠ,Div.1,Groups A,B,C,D |
||||
无火花 |
ClassⅠ,Div.2,Groups A,B,C,D |
||||
本安型 |
ClassⅠ,Ⅱ,Ⅲ, Div.1,Groups A,B,C,D,E,F,G |
||||
CSA |
隔爆型 |
ClassⅠ,Div.1,Groups B,C,D |
2J |
● |
● |
粉尘防爆 |
ClassⅡ,Ⅲ, Div.1,GroupsE,F,G |
||||
本安型 |
ClassⅠ,Ⅱ,Ⅲ, Div.1,Groups A,B,C,D,E,F,G |
||||
SA （澳大利亚） |
本安型 |
Ex ia ⅡC T4 |
4G |
● |
● |
无火花 |
Ex n ⅡC T6（T4有SM选择） |
||||
ATEX |
本安型，Zone 0/1 |
Ⅱ 1 G EEx ia ⅡC T4，T5，T6 |
3S |
● |
● |
隔爆型，Zone 1 |
Ⅱ 2 G EEx d ⅡC T5，T6，外壳IP 66/67 |
3D |
● |
● |
|
无火花，Zone 2 |
Ⅱ 3 G EEx nA ⅡC T6（Honeywell）.外壳 IP 66/67 |
3N |
● |
● |
|
表Ⅳ
制造厂标识号 |
XXXX |
● |
● |
选择限制表
限制字母 |
|
只允许 |
|
不允许 |
表 |
选择 |
表 |
选择 |
|
b |
从该组仅可选择一个选项 |
|||
c |
Ⅰ |
_ _H |
|
|
e |
Ⅲ |
SM |
|
|
i |
Ⅲ |
1C或2J |
|
|
j |
Ⅰ |
_ 2_ |
|
|
m |
|
|
Ⅲ |
ME,MF |
n |
|
|
Ⅲ |
1C,2J |
o |
Ⅲ |
CR,S4,B5 |
|
|
r |
|
|
Ⅲ |
TC,ME,4G,3S |
t |
Ⅲ |
S2，S3，S4，S5，T2，T3，V2，V3， |
|
|
x |
Ⅲ |
FF,SM |
|
|
z |
|
|
Ⅲ |
4G |
------------------
------------------
------------------
------------------
------------------
