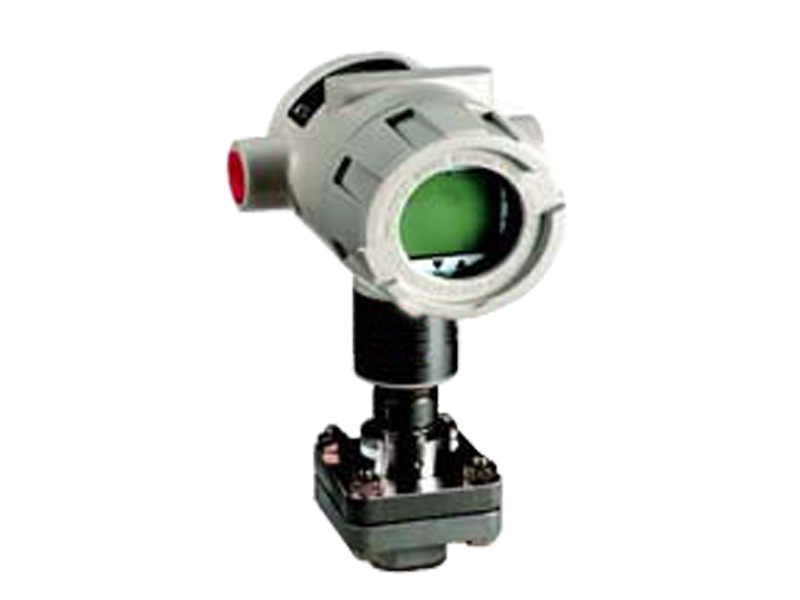

ST3000/100高温型压力变送器
应用领域：
高温介质的差压测量，压力测量，与节流装置配合进行流量测量，液位测量，界面测量。
产品中心
传真：022-27984101
邮箱：sale@tjbily.com
电话：022-86393578
销售处：天津市西青区创新六路2
号华鼎一号2号楼2门3层
应用领域：
高温介质的差压测量，压力测量，与节流装置配合进行流量测量，液位测量，界面测量。
ST3000系列高温型压力变送器是以微处理器为基础的智能变送器，最新推出的R300版本，全面提升了变送器的精度，可靠性及长期稳定性指标。它能测量各种液体和气体的压力，并输出对应的4~20mA模拟信号和数字信号。它独特的温度和静压误差自动修正功能使其能满足苛刻的使用环境。
它具有DE通讯协议，可与霍尼韦尔的Experion PKS集散控制系统和智能现场通讯器（SFC）实现双向数字通讯，消除了模拟信号传输误差，方便了变送器的调试、校验和故障诊断。
·先进的传感器技术
采用离子注入硅技术，在差压传感器上集成了静压和温度传感器，随时修正过程温度和静压引起的误差，提高了测量精度和稳定性
·高可靠性：平均无故障时间470年。
·高稳定性：±0.04%/年
·高精度：±0.065%。
·宽量程比：550:1
·测量范围宽：0~3.5MPa。
·规格齐全：备有多重过程连接尺寸，能满足各种工况条件下的使用。
·具备各种本安和隔爆认证。
·可选HART协议。
·可选现场总线（FF）通讯协议。
·使用现场通讯器或MCT多协议通讯器实现对ST3000变送器的组态、校验和故障诊断。
·可通过便携电脑，用SCT组态工具组态。
·可与霍尼韦尔Experion PKS?集散控制系统实现数字一体化。
·体积小、重量轻：12Kg（平法兰型）
7 Kg（假法兰型）
精度 |
±0.065% |
稳定性 |
0.04%满量程/年 |
输出（两线制） |
4~20mA，或DE数字通讯方式。可选FF现场总线和HART协议 |
电源电压影响 |
0.005%满量程/伏 |
阻尼时间 |
0~32秒数字阻尼可调 |
CE认证 |
89/336/EEC，电磁兼容（EMC）标准 |
防雷保护（“LP”选项） |
泄漏电流：42.4VDC，93℃时，最大10微安。 额定脉冲（上升沿/下降沿）： 10/20微秒 5000安培（50次冲击） 10000安培（20次冲击） 10/1000微秒 250安培（1000次冲击） 500安培（400次冲击） |
隔离膜片材料（接液） |
316L SS |
O形垫圈（接液） |
316L SS |
安装法兰（非接液） |
316 SS |
填充液 |
硅油DC200或Neobee（M20） |
表壳 |
环氧聚酯油漆，低铜铝合金。满足NEMA 4X（防水）和NEMA 7（防爆）要求。可选不锈钢材质 |
过程连接 |
过程连接头：1/2英寸NPT内螺纹 卫生型：2英寸卫生夹钳型 法兰：1/2英寸，1英寸，11/2英寸和2英寸ANSI 150#或300#法兰 |
接线 |
16AWG（1.5mm直径） |
安装 |
1/2英寸NPT，卫生型封装，或法兰安装 |
净重 |
3.2Kg~7 Kg |
认证机构 |
具有防爆和本安认证，可用于 Class Ⅰ,Devision 1,Group A,B,C,D场合，和非易燃的Class Ⅰ,Devision 2,Group A,B,C,D场合.ATEX标准的EEx iaⅡC T4，T5，T6和EEx d ⅡC T5，T6认证。详见选型表 |
