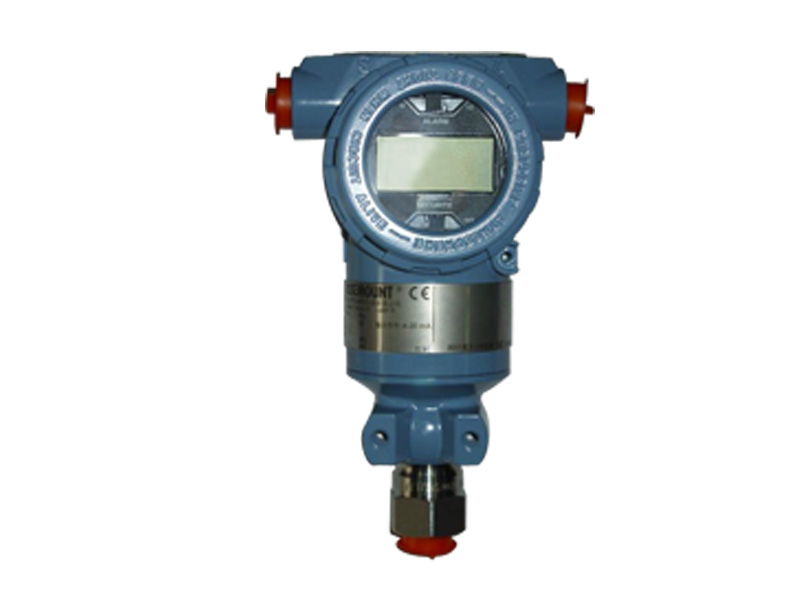

压力变送器
应用领域：
最为常用的一种压差检测、传输仪表， 广泛应用于各种狭小环境压差测量。
产品中心
传真：022-27984101
邮箱：sale@tjbily.com
电话：022-86393578
销售处：天津市西青区创新六路2
号华鼎一号2号楼2门3层
应用领域：
最为常用的一种压差检测、传输仪表， 广泛应用于各种狭小环境压差测量。
·测量范围：从 0–1.5 psi 到0–4000 psi（从 0–10 到 0–27580 kPa）；
·0.075% 参考精度，包括线性度、迟滞性和重复性；
·量程比达到 100：1；
·较轻的重量、紧凑的尺寸有助于实现轻松安装和搬运；
·在实际过程工况下可达到 5 年的稳定性。
- = 不提供 • = 提供
型号 |
变送器类型 |
|
3051G |
压力变送器 |
|
代码 |
压力类型 |
|
P |
表压 |
|
代码 |
压力范围（量程/最小量程）(1) |
|
1 |
-14.7–30 psi /0.3psi（-101–207 kPa/2.1 kPa）； |
|
2 |
-14.7–150 psi /1.5psi（-101–1034 kPa/10.3 kPa）； |
|
3 |
-14.7–800 psi /8psi（-101–5516kPa/55 kPa）； |
|
4 |
-14.7–4000 psi /40psi（-101–27580kPa/270 kPa）； |
|
代码 |
输出 |
|
A |
4-20mA，带有基于HART协议的数字信号 |
|
代码 |
过程连接型式 |
|
2B |
1/2-14NPT阴螺纹 |
|
代码 |
隔离膜片 |
过程连接接液件材料 |
2 |
316L SST |
316L SST |
3 |
哈氏合金C-276 |
哈氏合金C-276 |
代码 |
灌充液 |
|
1 |
硅油 |
|
代码 |
外壳材料/配管 |
|
A |
铝，聚氨酯涂层1/2-14NPT |
|
B |
铝，聚氨酯涂层M20×1.5(CM20) |
|
代码 |
阀组一体化安装(可选) |
|
S5 |
一体化安装306型阀组(要求过程接口代码2B) |
|
代码 |
安装支架(可选) |
|
B4 |
2英寸管道安装或面板安装支架，配备螺栓，全部为不锈钢 |
|
代码 |
一体化远传膜片(可选) |
|
S1 |
一体化安装远传膜片（直接安装型或毛细管型） |
|
代码 |
危险场所认证 |
|
E3 |
CQST隔爆认证 |
|
I3 |
CQSC本质安全认证 |
|
E5 |
厂家互检（FM）隔爆认证 |
|
I5 |
厂家互检（FM）非易燃与本质安全认证 |
|
K5 |
厂家互检（FM）隔爆认证与本质安全认证 |
|
代码 |
其它选项 |
|
M5 |
液晶显示器，刻度0-100% |
|
D1 |
零点和量程硬件调整 |
|
Q4 |
标定证书 |
|
P1 |
静水压试验 |
|
T1 |
瞬态电压保护 |
|
C1 |
自定义软件组态（提交订单时要求填写组态数据表[CDS]00813-0100-4050） |
|
P2 |
特殊清洗 |
|
（1）3051G量程下限随大气压的变化而变化
（2）对于酸性油田环境，构件材料应符合NACE MR0174/ISO 15156推荐标准。环境限制适用于某些材料。欲了解详细信息，请参考最新标准。对于炼油厂酸性环境，选用材料也应符合NACE MR0103标准。
