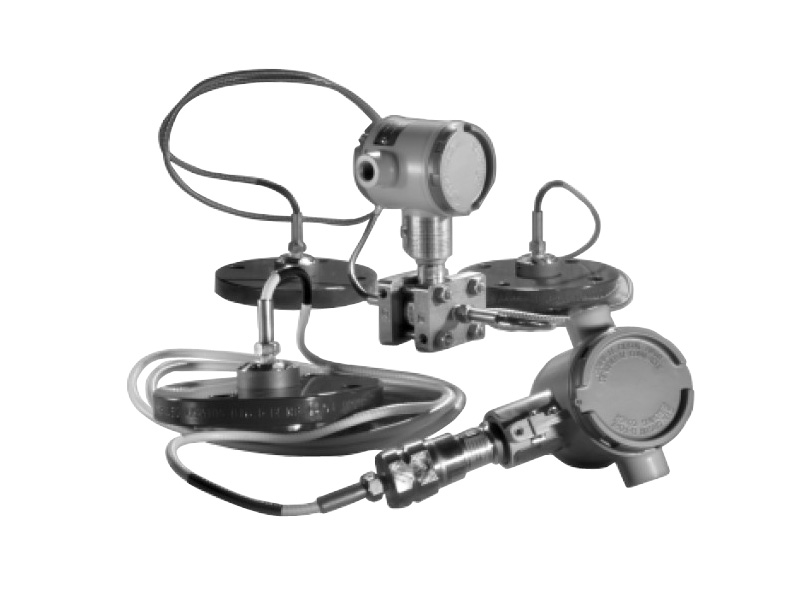

远传法兰压力/压差变送器
应用领域：
差压测量，压力测量，与节流装置配合进行流量测量，液位测量，界面测量。
产品中心
传真：022-27984101
邮箱：sale@tjbily.com
电话：022-86393578
销售处：天津市西青区创新六路2
号华鼎一号2号楼2门3层
应用领域：
差压测量，压力测量，与节流装置配合进行流量测量，液位测量，界面测量。
ST3000系列远传法兰变送器是以微处理器为基础的智能变送器。最新推出的R300版本，全面提升了变送器的精度、可靠性及长期稳定性指标。它能测量各种液体和气体的差压、压力或液位，并输出对应的4~20mA模拟信号和数字信号。它独特的温度和静压误差自动修正功能使其能满足苛刻的使用环境。
它具有DE通讯协议，可与霍尼韦尔Experion PKS™集散控制系统和只能现场通讯器（SFC）实现双向数字通讯，消除了模拟信号传输误差，方便了变送器的调试、校验和故障诊断。
特点·采用离子注入硅技术，在差压传感器上集成了静压和温度传感器，随时修正过程温度和静压引起的误差，提高了次梁精度和稳定性。
·高可靠性：平均无故障时间470年。
·高稳定性：±0.01%/年
·高精度：±0.01%（STR930D： ±0.02%）。
·宽量程比：110:1（STR930D）。
·测量范围宽：
STR93D 0~700kPa
STR94G 0~3.5MPa
·规格齐全：
接液部分有各种防腐材料备选，备有多种过程连接尺寸，能满足各种工况条件下的使用，
·具备各种本安和隔爆认证。
·可选HART协议。
·可选现场总线（FF）通讯协议。
·使用现场通讯器或MCT多协议通讯器实现对ST3000变送器的组态、校验和故障诊断等。
·可通过便携电脑，用SCT组态工具组态。
·可与霍尼韦尔Experion PKS?集散控制系统实现数字一体化。
·体积小、重量轻：4.1Kg（变送器本体），毛细管及法兰重量另计。
密封隔离膜片 |
316L SS，蒙乃尔合金，哈氏合金C-276，钽 |
密封垫圈材料 |
KlingerC-4401（非石棉） Grafoil |
安装支架 |
碳钢（镀锌）或不锈钢角支架，或碳钢平板支架 |
填充液（表体） |
硅油（DC200） 25℃时，密度=0.94 CTFE（氟油） 25℃时，密度=1.89 |
填充液 (毛细管及法兰内) |
硅油（DC200） 25℃时，密度=0.94 CTFE（氟油） 25℃时，密度=1.89 硅油（DC704） 25℃时，密度=1.07 Syltherm800 25℃时，密度=0.90 NEOBEEM-20 25℃时，密度=0.93 |
表壳 |
环氧聚酯油漆，低铜铝合金。满足NEMA 4X（防水）和NEMA 7（防爆）要求 |
毛细管 |
不锈钢铠装或带PVC护套的不锈钢铠装。长度：1.5，3，4.5，6,7.5和10.5米。可选2英寸（50mm）不锈钢硬管 |
接线 |
16AWG（1.5mm直径） |
净重 |
变送器：4.1Kg，总重量由法兰类型和毛细管长度决定 |
认证机构 |
具有隔爆和本案认证，可用于 Class Ⅰ,Devision 1,Group A,B,C,D场合，和非易燃的Class Ⅰ,Devision 2,Group A,B,C,D场合。ATEX标准的EEx iaⅡC T4，T5，T6和EEx d ⅡC T5，T6认证。详见选型表 |
精度 STR93D STR94G |
±0.02% ±0.01% |
稳定性 |
0.03%满量程/年 |
输出（两线制） |
4~20mA，或DE数字通讯方式。可选FF现场总线和HART协议 |
电源电压影响 |
0.005%满量程/伏 |
阻尼时间 |
0~32秒数字阻尼可调 |
CE认证 |
89/336/EEC，电磁兼容（EMC）标准 |
仪表选型 选型说明
