小巧型差压变送器

应用领域：

最为常用的一种压差检测、传输仪表，广泛应用于各种狭小环境压差测量。

概述

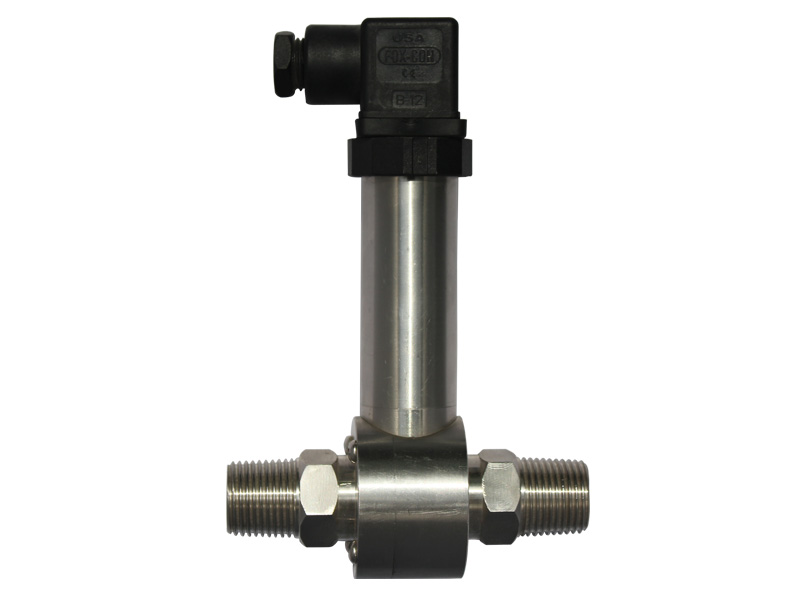

　　　BL-C105型一体化差压变送器采用硅压阻式差压充油芯体组装而成。外壳为全不锈钢机构，具有很强
的耐腐蚀性，两个压力接口为M20×1.5螺纹连接(用户可选择压力接口尺寸),可直接安装在测量管道上或通
过引压管连接。BL-C105型有毫伏、标准电压、电流、频率信号输出等可供选择，可以很方便地安装使用，
广泛应用于过程控制、航空、航天、汽车、医疗设备等领域的差压、液位、流量测控等。

特点

·结构小巧、重量轻、安装方便，可直接安装

·抗冲击、耐震动

·温度补偿功能

·高稳定性、高精度、宽的工作温度

·反向接电保护

产品参数

量程范围	0-100Pa~200kPa；-100~0kPa
测压形式	差压
补偿温度	-10~70℃
工作温度	-20~85℃
综合精度	0.1%、0.25%、0.5%、1%
输出选择	4~20mA
电源电压	24VDC

仪表选型　　　

型号						说明
BL-C105	-□	/□	/□	/□	/□	说明
膜片形式	K					扩散硅
输出方式		E				普通模拟型（输出4~20mA）
输出方式		S				标准智能型（输出4~20mA带HART协议）
精度等级			P1			0.1级
			P2			0.25级
			P5			0.5级
			P10			1级
连接方式				L1		M20×1.5
				L2		M27×2
				G1/2		G1/2
				T		特殊要求
附件功能					M0	无显示
附件功能					M1	LCD液晶显示器
