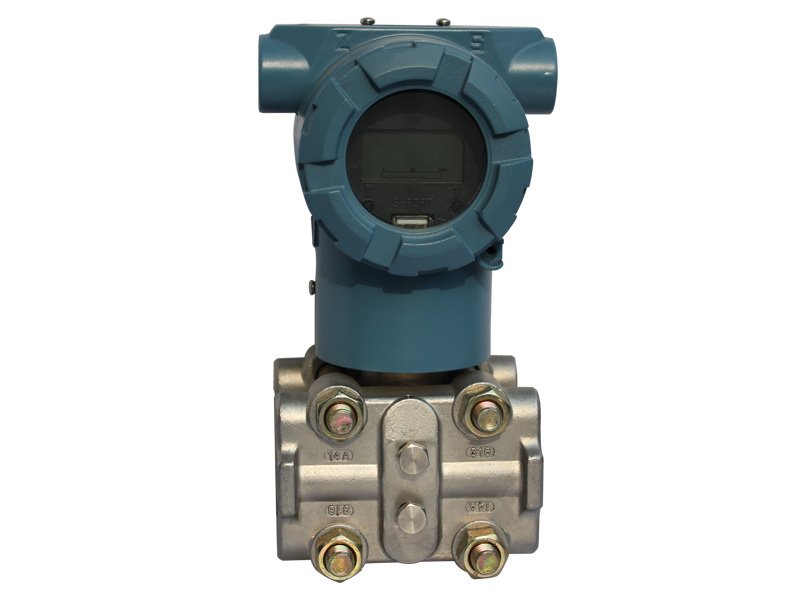

C差压变送器
应用领域：
广泛应用于石油、化工、钢铁、电力、轻工、环保等工业领域，实现对各种压力、流量、液位等工业过程的检测、传输，且能够适用于各种恶劣危险环境及腐蚀性介质测量。
产品中心
传真：022-27984101
邮箱：sale@tjbily.com
电话：022-86393578
销售处：天津市西青区创新六路2
号华鼎一号2号楼2门3层
应用领域：
广泛应用于石油、化工、钢铁、电力、轻工、环保等工业领域，实现对各种压力、流量、液位等工业过程的检测、传输，且能够适用于各种恶劣危险环境及腐蚀性介质测量。
差压变送器是测量变送器两端压力之差的变送器，输出标准信号（如 4~20mA、0~5V）。差压变送器与一般的压力变送器不同的是它们均有2个压力接口， 差压变送器一般分为正压端和负压端，一般情况下， 差压变送器正压端的压力应大于负压段压力才能测量。
产品特点 ■具有高低压侧转换功能；
■固态结构，无可动部件，高可靠性，使用寿命长；
■外形小巧美观,重量轻（2.9kg），316全不锈钢法兰夹板；
■安装简单，维护方便，全键盘操作，现场人员可实时操作维护；
■当与节流装置配合检测管道流量时，测量量程范围宽，量程比大；
■传感器部分为全密封结构，多重防护，防护等级高，防渗漏性能好；
■输出信号形式多样，抗干扰能力强，具有电源反极性保护及过载限流保护。
仪表参数
3.1基本参数
工作参数 |
仪表类型 |
使用条件 |
介质温度：-30℃～120℃；环境温度：-30℃～85℃；相对湿度：5～95%；存储温度：-20℃～70℃ |
电源电压 |
外电源：24VDC±15%，纹波≤±5% |
输出功能 |
①4～20mA (两线)；②现场显示；③HART协议 |
测量范围 |
0～0.3kpa～40Mpa |
测量精度 |
±0.5%FS；±0.2%FS；±0.1%FS（需订制） |
防护等级 |
IP65 |
3.2测量范围及性能指标
通用名称 |
压差代码 |
测量范围 |
静压值（Mpa） |
精度等级 |
微差压变送器 |
CD2 |
0～0.3～1.5KPa |
1.0 |
±0.5%FS；±0.2%FS |
差压变送器 |
CD3 |
0～0.75～7.5 KPa |
4.0 |
±0.5%FS ±0.2%FS |
CD4 |
0～0.935～37.4 KPa |
10.0 |
||
CD5 |
0～4.67～186.8 KPa |
|||
CD6 |
0～17.24～690 KPa |
|||
CD7 |
0～51.7～2068 KPa |
|||
CD8 |
0～172.25～6890 KPa |
|||
高静压差压变送器 |
HP4 |
0～0.935～37.4 KPa |
25.0 32.0 |
±0.5%FS ±0.2%FS |
HP5 |
0～4.67～186.8 KPa |
|||
HP6 |
0～17.24～690 KPa |
|||
HP7 |
0～51.7～2068 KPa |
|||
压力变送器 |
CG3 |
0～0.75～7.5 KPa |
|
±0.5%FS ±0.2%FS |
CG4 |
0～0.935～37.4 KPa |
|||
CG5 |
0～4.67～186.8 KPa |
|||
CG6 |
0～17.24～690 KPa |
|||
CG7 |
0～51.7～2068 KPa |
|||
CG8 |
0～172.25～6890 KPa |
|||
CG9 |
0～517～20680 KPa |
|||
CG0 |
0～1034.2～41370 KPa |
|||
绝对压力变送器 |
CA4 |
0～0.935～37.4 KPa |
±0.5%FS ±0.2%FS |
|
CA5 |
0～4.67～186.8 KPa |
|||
CA6 |
0～17.24～690 KPa |
|||
CA7 |
0～51.7～2068 KPa |
|||
CA8 |
0～172.25～6890 KPa |
|||
法兰式液位变送器 |
L4 |
0～0.935～37.4 KPa |
2.5 |
±0.5%FS ±0.2%FS |
L5 |
0～4.67～186.8 KPa |
|||
L6 |
0～17.24～690 KPa |
|||
L7 |
0～51.7～2068 KPa |
四、仪表选型
4.1主机选型
型号 |
说明 |
|||
BL-C3051 |
-□ |
/□ |
/□ |
|
仪表类型 |
0 |
|
|
标准型 |
1 |
单平法兰型 |
|||
2 |
双平法兰型 |
|||
3 |
单插法兰型 |
|||
4 |
双插法兰型 |
|||
5 |
一平一插法兰型 |
|||
测量范围 |
*** |
请参考【3.2测量范围及性能指标】表格中参数→压差代码 |
||
输出功能 |
H |
高级智能型+HART通讯（4～20mA+Hart） |
||
Z |
高级智能型（全数字化传感器、自带通讯键盘，4～20mA） |
|||
4.2附件选型
B1 |
管装弯支架 |
D1 |
法兰排气/排液阀在上部 |
|||
B2 |
盘装弯支架 |
D2 |
法兰排气/排液阀在下部 |
|||
B3 |
管装平支架 |
D3 |
无排气/排液阀（用于煤气等防汇漏型环境） |
|||
B4 |
特殊支架（如不锈钢等） |
D4 |
尾部排气/排液阀 |
|||
E1 |
普通电缆接头 |
G1 |
腰形法兰 |
|||
E2 |
防爆电缆接头 |
G2 |
焊管接头 |
|||
i |
本安(ExiaⅡCT5) |
G3 |
一体化三阀组 |
|||
d |
隔爆(ExdⅡCT5) |
M3 |
数字液晶显示表头 |
|||
防腐材料 |
结构材料 |
|||||
法兰接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|||
F12 |
碳钢镀镍 |
316 |
316L |
硅
油 |
||
F13 |
碳钢镀镍 |
哈氏C |
哈氏C |
|||
F14 |
碳钢镀镍 |
蒙乃尔 |
蒙乃尔 |
|||
F15 |
碳钢镀镍 |
316L |
钽 |
|||
F22 |
316L |
316L |
316L |
|||
F23 |
316L |
316L |
哈氏C |
|||
F24 |
316L |
316L |
蒙乃尔K |
|||
F25 |
316L |
316L |
钽 |
|||
F33 |
哈氏C |
哈氏C |
哈氏C |
|||
F35 |
哈氏C |
哈氏C |
钽 |
|||
F44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
|||
型号 |
说明 |
|||
BL-C3051 |
-□ |
/□ |
/□ |
|
仪表类型 |
0 |
|
|
标准型 |
1 |
单平法兰型 |
|||
2 |
双平法兰型 |
|||
3 |
单插法兰型 |
|||
4 |
双插法兰型 |
|||
5 |
一平一插法兰型 |
|||
量程范围 |
0 |
0-0.06～0.3kPa |
||
1 |
0-0.25～1.5kPa |
|||
2 |
0-1.2～10kPa |
|||
3 |
0-6～40kPa |
|||
4 |
0-30～180kPa |
|||
5 |
0-160～1000kPa |
|||
6 |
0-400～2500kPa |
|||
7 |
0-1600～8000kPa |
|||
8 |
0-4000～25000kPa |
|||
9 |
0-7000～40000kPa |
|||
输出方式 |
H |
高级智能型+HART通讯 |
||
Z |
高级智能型（全数字化传感器、自带通讯键盘） |
|||
