差压变送器
应用领域：
最为常用的一种差压检测、传输仪表，广泛应用于各种工业自控环境。
产品中心
传真：022-27984101
邮箱：sale@tjbily.com
电话：022-86393578
销售处：天津市西青区创新六路2
号华鼎一号2号楼2门3层
应用领域：
最为常用的一种差压检测、传输仪表，广泛应用于各种工业自控环境。

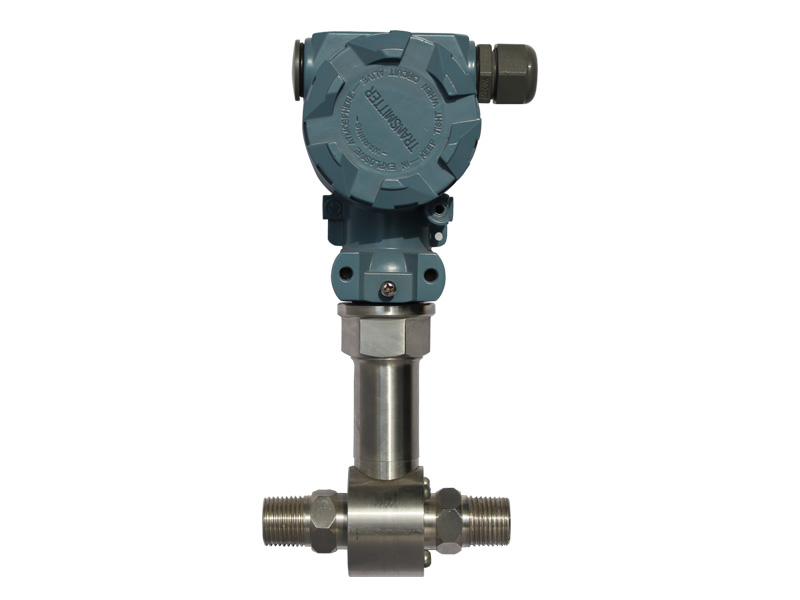

BL-C108型差压变送器选用进口芯片，具有高灵敏度、高分辨率，以及更好的精度、稳定性及较强的
抗冲振能力，是微差压、流场、流速、流量、及风速测量的最好选择。采用双端316L不锈钢隔离膜片的标准
差压元件，因而其介质普适性更强。
·安装方便，可直接安装，也可采用支架安装。
·抗变频干扰，高稳定性、高可靠性。
·表压、绝压、负压。
·温度补偿功能。
·LED、LCD显示两种形式选择。
·反向接电保护。
1.仪表参数
|
普通型 |
防爆型 |
工作粘度 |
＜1×10-3m2/s |
＜1×10-3m2/s |
开关元件 |
微动开关 |
密封开关 |
防爆等级 |
-- |
ExedII CT4-T6 |
外壳防护等级 |
IP65 |
IP54 |
环境温度 |
-30～50℃ |
-20～50℃ |
介质温度 |
0～120℃ |
0～95℃ |
安装位置 |
-- |
压力接口垂直向下 |
抗振性能 |
Max：40m/s2 |
Max：20m/s2 |
重复性误差 |
≤1% |
≤1% |
触点容量 |
AC 220V 6A（阻性） |
DC 250V 0.25A（阻性）60Wmax AC 250V 5A（阻性）1250 VAmax |
2.设定值参照表
序号 |
对应设定值调节范围 |
耐压① |
对应外形尺寸 |
|||
B（MPa） |
W②(Kpa) |
B（Mpa） |
W（Kpa） |
B |
W |
|
01 |
0.02～0.1 |
0.2～2.5 |
2
|
160 |
普通01 防爆02 |
普通03 |
02 |
0.02～0.16 |
0.6～6 |
||||
03 |
0.025～0.25 |
1.6～16 |
||||
04 |
0.03～0.4 |
2.5～25 |
||||
05 |
0.05～0.6 |
0～1 |
3 |
100 |
防爆04 |
|
06 |
0.05～1 |
0～1.6 |
||||
07 |
0.05～1.6 |
0.4～4 |
200 |
防爆05 |
||
08 |
|
0.6～6 |
|
|||
09 |
1～10 |
|||||
10 |
2.5～25 |
|||||
注：① 耐压值的含义：在实际工作中，两个压力口介质短暂的压力峰值也不能超过这个值。
②01～04为普通（W）型设定值调节范围，05～10为防爆（W）型设定值调节范围。
仪表选型型 号 |
说 明 |
|||||
BL-C520 |
─□ |
/□ |
/□ |
/□ |
/□ |
|
仪表类型 |
B |
|
|
|
|
标准型 |
W |
微差压型 |
|||||
切换差类型 |
B |
切换差不可调 |
||||
K |
切换差可调 |
|||||
设定值调节范围 |
01 |
设定值调节范围参照设定值参照表 |
||||
02 |
||||||
03 |
||||||
04 |
||||||
05 |
||||||
06 |
||||||
07 |
||||||
08 |
||||||
09 |
||||||
10 |
||||||
连接方式 |
G |
G1/4内螺纹 |
||||
防爆等级 |
F |
无防爆 |
||||
E |
Exed II CT4-T6 |
|||||
